落石防護網工と落石防護柵工の違い｜現場条件に応じた最適工法の選定ガイド

落石対策工事をご検討中の発注者様にとって、工法選定は重要な判断となります。落石防護網工と落石防護柵工は、どちらも落石から道路や施設を守る有効な工法ですが、設置環境や想定される落石規模により最適な選択肢が異なります。本記事では、熊本県を中心に九州全域で法面工事を手がける株式会社エーステックが、両工法の技術的な違いと現場条件に応じた選定基準を詳しく解説いたします。

執筆者プロフィール

落石防護網工と落石防護柵工の基本的な違い

落石防護網工と落石防護柵工は、どちらも道路や施設を落石から守る防護施設ですが、構造原理と防護メカニズムに明確な違いがあります。工法選定の判断には、この基本的な差異を正しく理解することが不可欠です。

構造と設置目的の相違点

落石防護網工は、高張力鋼線で編まれた網状の防護材を支柱とワイヤーロープで支持する構造です。落石が衝突すると網が変形しながらエネルギーを吸収し、落石を受け止めます。一方、落石防護柵工は、H形鋼やコンクリート製の支柱にビームや網を取り付けた剛性の高い構造物です。支柱と基礎の強度で落石を直接受け止め、変形を最小限に抑えます。

設置目的においても両者には違いがあります。落石防護網工は主に斜面途中や斜面下部に設置され、広範囲からの落石を捕捉する役割を担います。落石防護柵工は道路沿いなど防護対象に近い位置に設置され、限られた範囲を確実に防護する目的で用いられます。

対応可能な落石エネルギーの違い

両工法が対応できる落石エネルギーには大きな差があります。落石防護網工は、一般的に30kJ～1,000kJ程度の落石エネルギーに対応可能です。大型の製品では2,000kJを超える性能を持つものもあり、大規模な落石に対する防護が可能です。落石防護柵工は、標準的な製品で30kJ～200kJ程度の落石エネルギーに対応します。比較的小規模な落石を想定した設計となっています。

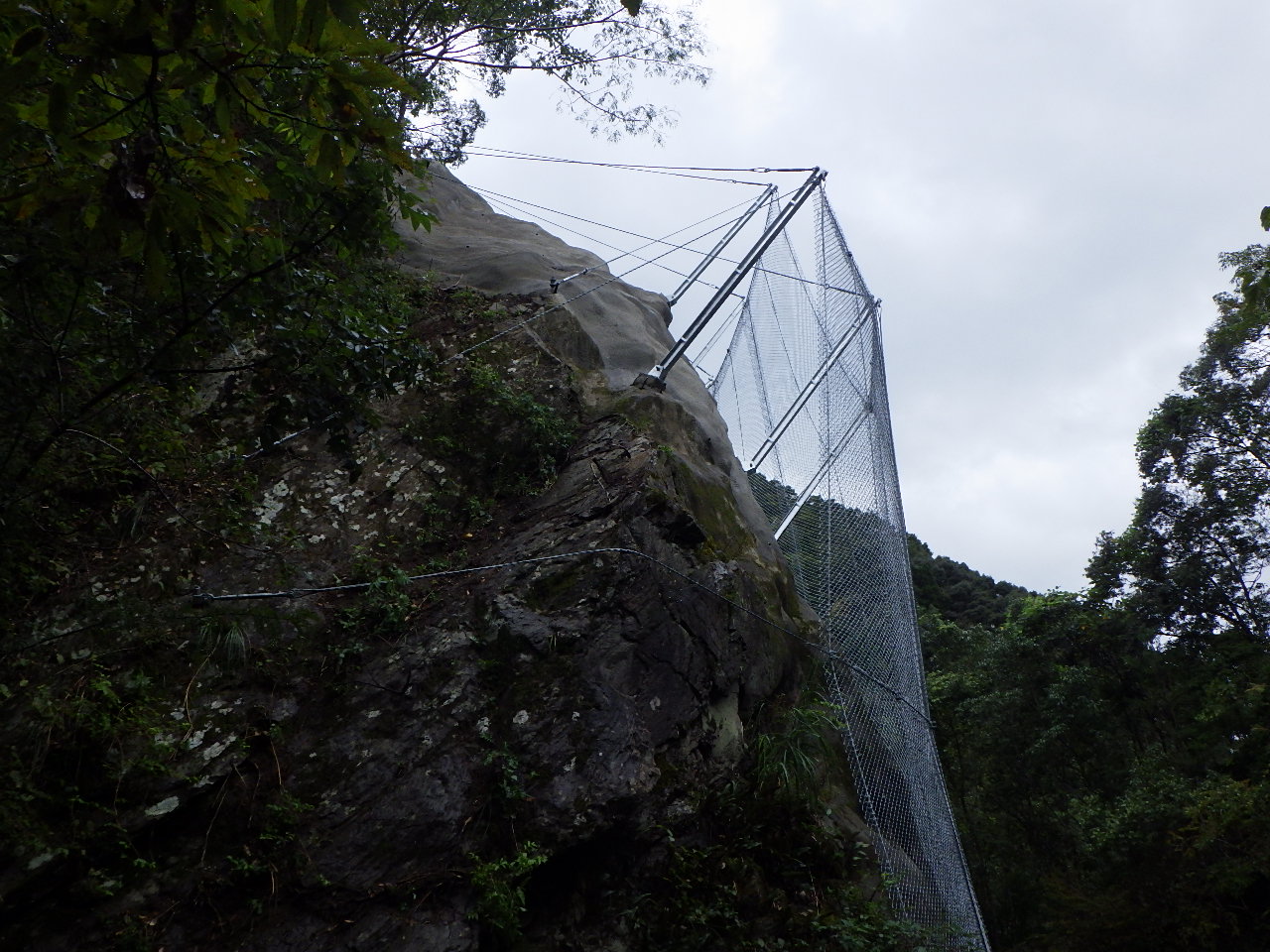

落石防護網工の特徴と適用条件

落石防護網工は、網状構造による優れたエネルギー吸収性能を持つ工法です。大規模な落石が想定される現場や、広範囲の防護が必要な場所で威力を発揮します。

網状構造による高い吸収性能

落石防護網工の最大の特徴は、網の変形によって落石エネルギーを効率的に吸収できる点です。落石が網に衝突すると、衝撃を分散しながら網全体が変形し、最大で2m～3m程度の変形代を持ちます。この変形過程で運動エネルギーを吸収し、落石を安全に捕捉します。

支柱間隔は一般的に5m～15m程度で設置され、広い防護範囲を確保できます。網の高さは3m～5m程度が標準的で、現場条件に応じて調整が可能です。支柱はアンカー工や基礎工で斜面に固定され、ワイヤーロープで網を吊り下げる構造となっています。

設置に適した現場環境

落石防護網工は、以下のような現場条件で効果的に機能します。まず、落石の発生源が広範囲にわたる斜面です。複数箇所から落石が発生する可能性がある場合、広い防護範囲を持つ網工が適しています。次に、大きな落石エネルギーが想定される現場です。300kJ以上の高エネルギー落石に対しては、網工の吸収性能が有利に働きます。

また、設置位置が斜面中腹や下部である場合も適用に適しています。落石の速度が増している位置でも、網の変形代により安全に捕捉できます。ただし、設置には一定のスペースが必要です。支柱の設置間隔と網の変形代を考慮した用地確保が前提となります。

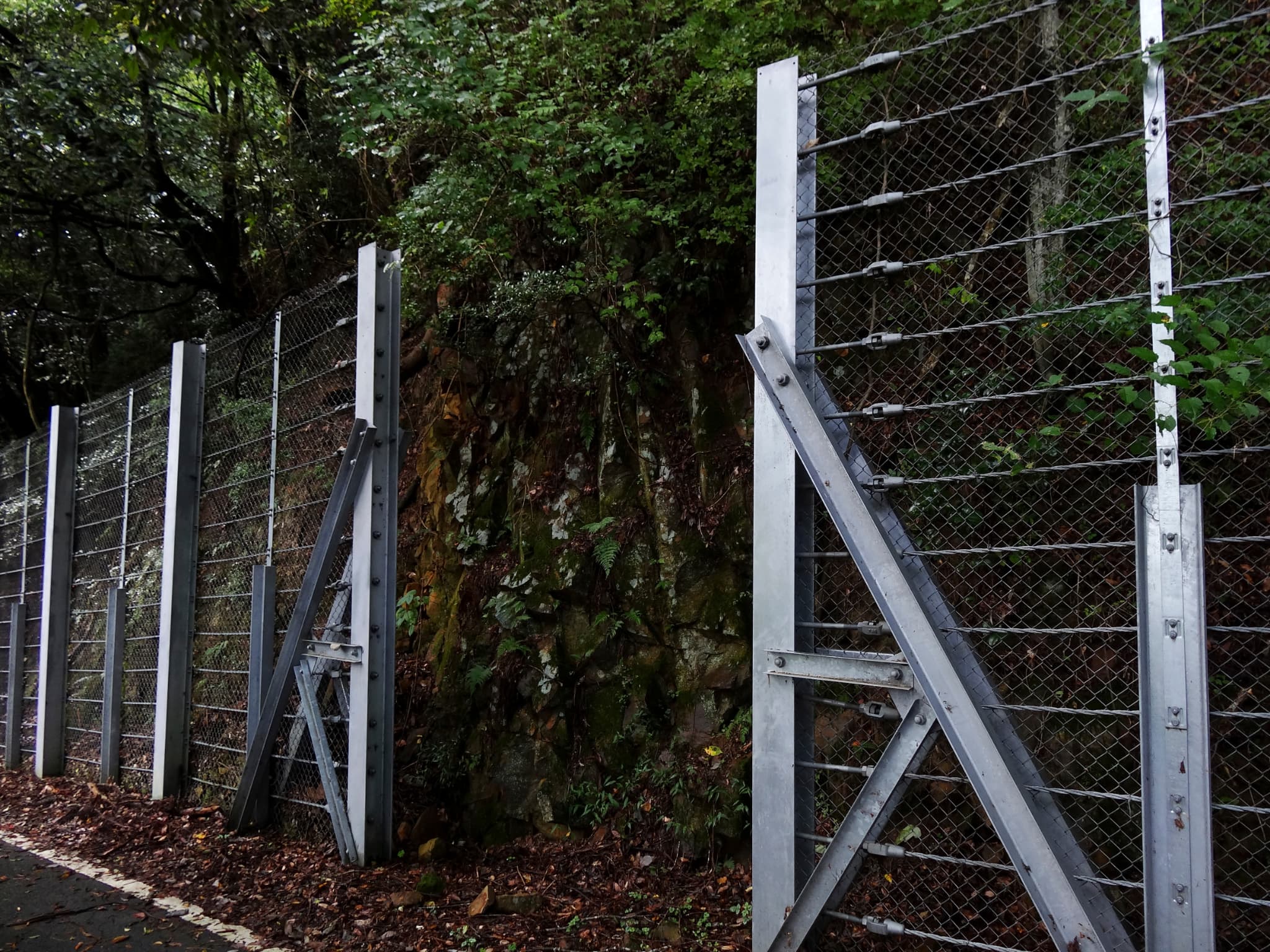

落石防護柵工の特徴と適用条件

落石防護柵工は、剛性の高い構造により確実な防護を実現する工法です。比較的小規模な落石を想定し、道路沿いなど防護対象に近い位置での設置に適しています。

剛性構造による確実な防護

落石防護柵工は、H形鋼やコンクリート製の支柱を堅固な基礎で支持し、支柱間にビームや網を設置する構造です。落石が衝突した際、支柱と基礎の強度で受け止めるため、変形量は小さく抑えられます。一般的な変形量は0.3m～0.5m程度です。

支柱間隔は2m～4m程度が標準的で、密に配置されます。柵の高さは1.5m～3m程度が一般的です。コンパクトな設置スペースで済むため、道路沿いなど限られた用地でも施工可能です。基礎は直接基礎またはアンカー基礎で設計され、地盤条件に応じて選定されます。

維持管理のしやすさ

落石防護柵工は維持管理の観点でも優れた特性を持ちます。剛性構造のため、小規模な落石の衝突後も変形が少なく、点検や補修が比較的容易です。部材の損傷箇所が明確で、部分的な交換も可能です。

また、設置位置が道路沿いなど管理者の巡回経路に近いことが多く、日常的な点検がしやすい利点があります。冬季の積雪地域では、除雪作業の支障になりにくい設計も可能です。ただし、設計吸収エネルギーを超える落石が衝突した場合、支柱や基礎の損傷が大きくなる可能性があるため、想定落石規模の適切な評価が重要です。

現場条件による工法選定のポイント

最適な工法選定には、現場の地形条件、想定される落石特性、工期、コストなど複数の要素を総合的に判断する必要があります。以下、具体的な選定基準を解説します。

落石規模と頻度の評価

工法選定の第一段階は、想定される落石の規模とエネルギーの評価です。落石の質量、落下高さ、斜面勾配から運動エネルギーを算定し、必要な防護性能を決定します。一般に、落石エネルギーが200kJを超える場合は落石防護網工が適しています。100kJ以下の比較的小規模な落石であれば、落石防護柵工でも十分な防護が可能です。

落石の発生頻度も重要な判断要素です。頻繁に落石が発生する現場では、衝突後の復旧性や耐久性を考慮する必要があります。落石防護網工は複数回の衝突に対する性能が明確に設計されており、頻発する落石に対応しやすい特性があります。

設置スペースと地形条件

設置可能なスペースは工法選定を大きく左右します。落石防護網工は支柱間隔が広く、網の変形代も必要なため、ある程度の設置スペースが必要です。道路幅員が狭く、法面直下に設置する場合は、コンパクトな落石防護柵工が有利となります。

地盤条件も考慮すべき要素です。軟弱地盤や風化が進んだ岩盤では、支柱やアンカーの支持力確保が課題となります。落石防護網工は支柱数が少なく基礎への負担を分散できますが、落石防護柵工は密な支柱配置が必要なため、地盤改良が必要になる場合があります。急峻な斜面や作業スペースが限られる現場では、工事用モノレールを活用した施工が効果的です。

工期とコストバランス

工期の制約がある場合、施工期間の比較が重要です。落石防護柵工は支柱基礎が多く、基礎工事に時間を要します。一方、落石防護網工は支柱数が少なく、網の組立も比較的短期間で完了します。ただし、網の張力調整や試験に時間が必要な場合もあります。

イニシャルコストとランニングコストのバランスも検討が必要です。一般的に、落石防護柵工は単位延長あたりの初期費用が低い傾向がありますが、落石エネルギーが大きい場合は性能不足となり、結果的に割高になる可能性があります。落石防護網工は初期費用がやや高めですが、高性能で維持管理費が抑えられるケースもあります。

工事費用の目安と内訳

落石対策工事の費用は、工法、規模、現場条件により大きく変動します。以下、両工法の費用構成を具体的に解説します。

落石防護網工の費用構成

落石防護網工の費用は、主に材料費、施工費、付帯工事費で構成されます。以下に標準的な内訳を示します。

※上記は標準的な現場での概算です。現場条件により変動します。

落石防護網工は、対応可能なエネルギーが大きいほど材料費が増加します。500kJ級では延長1mあたり25万円～35万円程度、1,000kJ級では35万円～50万円程度が目安となります。急峻な斜面や作業困難な現場では、工事用モノレールの設置費用が別途必要となります。

落石防護柵工の費用構成

落石防護柵工の費用構成は以下の通りです。

※上記は標準的な現場での概算です。現場条件により変動します。

落石防護柵工は、標準的な製品（50kJ～100kJ級）で延長1mあたり12万円～20万円程度が目安です。高性能タイプ（150kJ～200kJ級）では20万円～30万円程度となります。支柱間隔が密なため、基礎工事の数量が多くなる点に留意が必要です。

熊本県における落石対策工事の実績

熊本県は山岳地帯が多く、落石対策工事の需要が高い地域です。株式会社エーステックは、熊本県球磨郡を拠点に、県内各地で落石防護網工・落石防護柵工を施工しています。

地域特性と施工事例

熊本県内では、阿蘇地域や球磨地域など火山性地質の山間部で落石リスクが高い傾向にあります。特に降雨や地震により岩盤が緩み、落石が発生しやすい環境です。人吉市周辺では、山間部を通る国道や県道沿いで落石防護網工の施工実績が多数あります。斜面高さ20m～50m程度の急峻な現場が多く、300kJ～500kJ級の高性能防護網を採用するケースが一般的です。

市街地に近い道路沿いでは、限られたスペースで確実な防護が求められるため、落石防護柵工の需要も高まっています。熊本市周辺の山麓部や、天草地域の海岸沿い道路などで施工実績があります。

工事用モノレールを活用した施工

急峻な斜面での落石対策工事では、資材運搬と作業員の安全確保が大きな課題となります。株式会社エーステックは、工事用モノレール（500kg～3t対応）を活用することで、困難な現場でも安全かつ効率的な施工を実現しています。

モノレールにより、重量のある防護網材料や支柱、コンクリート材料などを斜面上部まで運搬できるため、人力運搬に比べて工期を大幅に短縮できます。作業員の負担も軽減され、安全性が向上します。熊本県内の山間部では、車両が進入できない現場が多く、モノレールの活用が不可欠となっています。

まとめ

落石防護網工と落石防護柵工は、それぞれ異なる特性と適用条件を持つ工法です。落石防護網工は、網の変形により大きなエネルギーを吸収でき、300kJ以上の大規模な落石に対応可能です。広範囲の防護が必要な斜面中腹や下部での設置に適しています。一方、落石防護柵工は、剛性構造により確実な防護を実現し、200kJ以下の比較的小規模な落石に対応します。道路沿いなどコンパクトな設置スペースでの施工に向いています。

工法選定では、想定される落石の規模とエネルギー、設置スペース、地盤条件、工期、コストを総合的に判断することが重要です。熊本県球磨郡の株式会社エーステックは、25年以上の法面工事経験を活かし、現場条件に最適な工法をご提案いたします。工事用モノレールを活用した急峻地での施工にも対応しており、熊本県内各地での豊富な施工実績があります。落石対策工事をご検討の際は、お気軽にご相談ください。
